1、机构适用范围
此机构安装于畜牧棚舍的侧墙，实现对畜牧棚舍的通风。棚舍主体为砖混结构且具有适合此机构的安装平面；

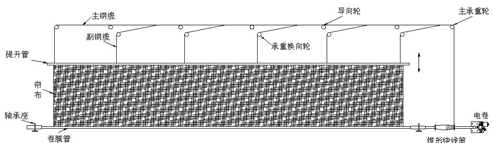

2、机构示意图（见下图）
3、安装方法
3.1准备材料
本机构推荐用料见下表
|
序号 |
名称 |
规格型号 |
序号 |
名称 |
规格型号 |
|
1 |
电动卷膜器 |
P=100w,n=3.6r/min |
11 |
换向滑轮 |
Ø80 |
|
2 |
锥形绕线筒 |
配用3/4吋镀锌钢管 |
12 |
帘布 |
180g/m2-250g/m2 |
|
3 |
钢缆 |
Ø3- Ø5 |
13 |
固膜卡箍 |
Ø25 |
|
4 |
钢丝绳线卡 |
Ø3 |
14 |
膨胀螺栓 |
M8X60 |
|
5 |
钢管 |
3/4吋 |
15 |
自攻自钻螺钉 |
ST4.8X30 |
|
6 |
钢管 |
1吋 |
16 |
压膜线 |
|
|
7 |
方管 |
50X50X4 |
17 |
弹簧挂钩 |
|
|
8 |
方管 |
40X40X3 |
18 |
螺栓、螺母等 |
|
|
9 |
角钢 |
40X40X3 |
19 |
电卷固定架 |
见加工图 |
|
10 |
轴承座 |
1吋 |
20 |
轴承座固定架 |
见加工图 |
3.2主要结构件的焊接
用户可参照“电卷固定架、轴承座固定架、固定支架”图纸（见附图）进行焊接加工，本机构每套需加工“电卷固定架”一套，“轴承座固定架”两套，“固定支架”的数量按实际卷膜长度确定，固定支架的间隔以3-4米为宜
3.3对上述焊接零件进行防锈处理，涂刷防锈漆和面漆。用膨胀螺栓分别将以上零件固定于墙体。
3.4将电动卷膜器固定于支架上，卷帘钢管穿过锥形绕线筒与卷膜器输出轴连接，卷帘管两端用一吋轴承座支撑。
3.5用固膜卡箍将帘布的上下端分别卡在提升钢管和卷帘管上，钢丝绳分别穿过主承重滑轮和换向滑轮将提升钢管吊起。
3.6将准备缠绕到锥形绕线筒一侧的钢丝绳手动拉紧，调整提升钢管固定钢丝绳的长度以保证提升钢管处于平直状态。
3.7将钢丝绳缠绕于锥形绕线筒的线槽中，其起点、终点位置要根据现场卷帘情况经过反复几次缠绕和释放而确定，此项工作较为繁琐耗时，也是卷帘安装过程中最为重要的环节，目的就是要保证卷帘管在卷帘和释放帘布时始终保证钢管处于平直状态。
3.8安装弹簧挂钩，压膜线栓在挂钩上，将帘布压紧以防刮风将帘布掀起或撕裂。
4、安装注意事项
4.1 用固膜卡箍将帘布、卷帘管、提升管连接时，要保证帘布平整无褶皱，提升管水平安装， 副钢缆竖直，使其长度相等、均匀受力。
4.2 调整钢缆在锥形绕线筒螺旋槽中的初始位置确保钢缆释放或缠绕时的速度与卷帘管卷帘（或放帘）的速度相同，从而使卷帘管，提升管水平无弯曲，受力均匀帘布平整美观。

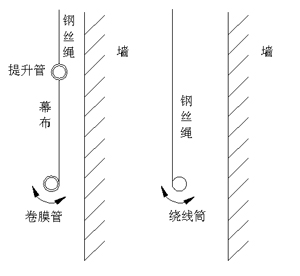

4.3 帘布与钢缆的缠绕方法见下图
