一 概述
一般每栋温室布置一条工作轨道，一台机器灌溉一栋温室。如果需要一台机器用于多栋温室，则必须设置转移轨道。建议一台多用不超过三连栋。喷灌机从一栋温室转移到另一栋温室需要人工推行。为了节省种植面积，转移轨道通常设置于温室道路上方。从便于接水接电的角度考虑，应用喷灌机的区域最好将道路布置在温室的端部，这时转移轨道也布置在温室此端部。
二 PG120SJ调速喷灌机的组成
喷灌机系统一般包括运行轨道和主机两大部分。
1． 运行轨道
具体可以划分为工作轨道和转移轨道。工作轨道是机器在执行喷灌作业时运行于其上的，通过专用连接件悬挂在温室屋架上的吊杆吊钩和圆钢管组合。转移轨道形式和工作轨道相似，宽度较宽，用于需要时在温室各栋之间推行转移喷灌机和进水胶管小滑车，用以实现一台机器多栋使用。超过80米的横向转换轨道宽度为2-3米。

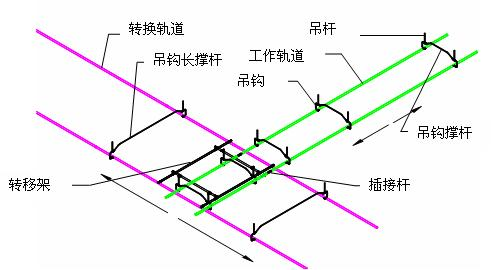

图 1 喷灌机轨道示意图
2． 调速型喷灌机主机

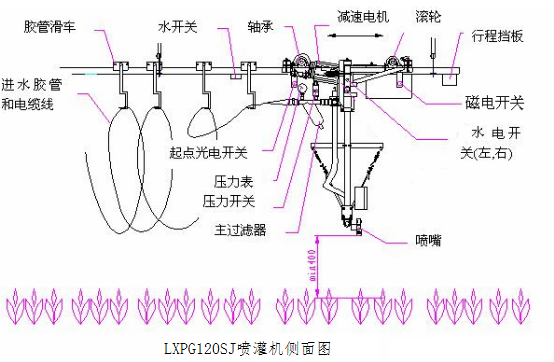

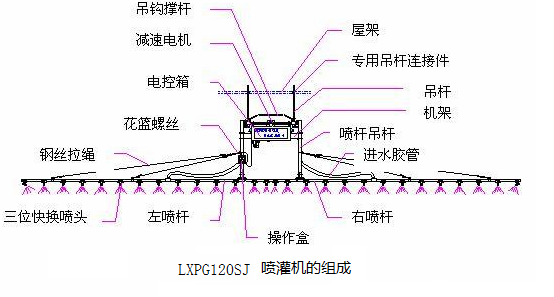

包括减速电机，机架，电气自动控制部分，进喷水部分，胶管小滑车等。
减速电机功率250W，电压220V/50Hz。机架部分主要由热镀锌管焊接而成，用于安装和支撑减速电机，电气控制部分和进喷水部分等。电气控制部分是喷灌机的控制指挥中枢，主要由喷灌机控制器、调速器、遥控电路、无线遥控器和磁感应传感器等组成。进喷水部分则主要由进水胶管，电磁阀和喷杆喷头组成。另外进水胶管一般和电源线捆扎在一起，通过胶管小滑车
悬挂在工作轨道上，把水和电输送给机器。电磁阀单独控制喷水及停水。喷头采用三位快换喷头，喷嘴采用耐腐蚀材料制成，具有快速转换、喷量精确、喷雾形状规则、使用寿命长等特点。同时该喷头还具有防滴设计，避免在水压不够的时候形成不良喷雾形状，造成不均 匀灌溉。
三 PG120SJ调速喷灌机的参数
运行速度： 4-16.5 m/min
喷杆长度：MAX 15 m
工作行程：MAX 120 m
水质要求：市政自来水水质
进水压力：2~5 kgf/cm2
喷头形式：三位防滴快速转换，喷角110º，工作压力3 kgf/cm2
型号：11002VP，11004VP，11008VP，
对应流量：0.56 l/min，1.65 l/min，2.75 l/min（对应压力3 kgf/cm2）
喷嘴高度：距离作物≥ 400 mm
无线遥控距离：100米
电机功率：250 W
输入电源：~220 V /PH1/ 50 Hz
外形尺寸：长900 mmX宽900 mmX高385 mm
整机质量：约65 kg
四PG120SJ调速喷灌机的操作
喷灌机有两种操作方式——手动和外控（遥控）。机器的控制操作按钮布置见图(实际布置形式以实物为准)。
1．手动方式
按钮正向运行机器开始作业，左右喷杆立刻喷水，前进到终点，终点挡板作用于终点磁电开关，机器立即后退返回并维持左右喷杆喷水状态。起点磁电开关读到起点磁铁信号则停止前进。若执行反向运行，机器开始后退运行起点光电开关读到起点挡板信号则停止后退。中间可以操作停止喷或开始喷来控制喷头喷水，或执行连续喷，机器往复不停喷水。任何时候操作停车，机器马上停止执行喷灌作业。
接通电源则电源指示灯亮。
2． 遥控控制
无线遥控器是车上操作盒的部分备份，无线遥控器有正向运行、反向运行、停车、开水、关水功能。无线遥控器可减轻操作劳动强度，遥控距离达100米。
3.调速 调节手操器上的调速旋钮即可调速。
4．行程设置
在机器的起点和终点位置需要设置磁铁挡板。喷灌机主机上安装的起点、终点开关分别读取设在起点和终点的磁铁信号。到终点后机器后退运行，到起点后机器前进工作。控制行程只要简单地移动磁铁即可。
5.控制器及传感器
为了使控制系统在不同环境下稳定工作，喷灌变频控制器配置国产名牌，开关电源采用耐高压开关电源，质量性能可靠，控制器及遥控部分采用集成控制，输出配置名牌继电器，保证机器设备可靠运行。传感器采用进口磁电开关，信号不受光、水、及尘埃等环境条件影响，是世界上通用的优选传感器，性能优于国内其它厂家的光电、接近式，机械式等传感器。
五 PG120SJ调速喷灌机特点总结
1) 运行部分：
正向运行、反向运行、停车、连续喷灌运行、调节速度。
2) 遥控控制及手控：
可以遥控控制也可以通过手操器控制
3) 喷水控制：
运行时自动喷水、停止时自动关闭喷水、无线遥控可实现前进、后退、往复喷水、停车
4）喷灌机主机说明：
ü 采用大功率减速电机配合皮带传动，驱动轴为全不锈钢，柔韧性好；滚轮为专用胶轮，耐磨抗腐蚀，运行传动性能安全、稳定。整体机架为不锈钢。
ü 控制箱及手操器：防水全不锈钢机箱，耐高压开关电源，专用防水手操器，引线2米，方便用户操作；
ü 吊杆架：可调高吊臂，连接喷杆及供水管为专用鞍座；
ü 传感器：进口磁电传感器，不受光、水、金属物等的影响，目前最适合温室喷灌机使用的传感器；
ü 无线遥控器：远距离无线遥控，采用超强抗干扰技术，遥控距离达100米；
ü 喷头：进口三位防滴快转喷头，目前喷灌机首选的喷头；
ü 进水首部：进水首部为铝合金管配置进口亨特24V电磁阀，过滤器为耐高压T型过滤器；
ü 胶管挂车及电缆：出口专用防酸抗老化胶管，全热镀锌防翻挂车，防水橡胶电缆，使用寿命长。
ü 行程：主机行程可达120米；
